সাধারণ থ্রেড প্রতীক এবং মানগুলির ওভারভিউ

I. সাধারণ থ্রেড প্রতীক
① এনপিটি (জাতীয় পাইপ থ্রেড): 60 ° থ্রেড কোণ সহ একটি স্ট্যান্ডার্ড আমেরিকান টেপার্ড পাইপ থ্রেড, সাধারণত সাধারণ-উদ্দেশ্য অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।
②pt (ব্রিটিশ স্ট্যান্ডার্ড টেপার্ড পাইপ থ্রেড): সিলিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত একটি 55 ° থ্রেড এঙ্গেল টেপার থ্রেড। ব্রিটিশ পাইপ থ্রেডগুলি শক্তি বজায় রাখতে সূক্ষ্ম থ্রেড, কারণ গভীর মোটা থ্রেডগুলি পাইপের বাইরের ব্যাসকে দুর্বল করে দেয়।
③pf (সমান্তরাল পাইপ থ্রেড): পাইপ সংযোগগুলিতে ব্যবহৃত একটি সরল থ্রেড প্রকার।
④g (হুইটওয়ার্থ পাইপ থ্রেড): হুইটওয়ার্থ পরিবারের মধ্যে একটি 55 ° নন-থ্রেডেড সিলিং পাইপ থ্রেড। "জি" নলাকার পাইপ থ্রেডগুলি উপস্থাপন করে, যেখানে 55 ° এবং 60 ° বিভিন্নতা নির্দিষ্ট কার্যকরী অ্যাপ্লিকেশনগুলির উপর ভিত্তি করে।
⑤zg (টেপার্ড পাইপ থ্রেড): জল পাইপ ফিটিংগুলিতে সাধারণত একটি শঙ্কুযুক্ত থ্রেড টাইপ পাওয়া যায়, পূর্বে পুরানো চীনা জাতীয় মানগুলিতে আরসি হিসাবে চিহ্নিত করা হয়।
⑥ মেট্রিক বনাম ইঞ্চি থ্রেড: মূল পার্থক্যটি হ'ল প্রতিনিধিত্ব - মেট্রিক থ্রেডগুলি পিচ ব্যবহার করে (থ্রেডগুলির মধ্যে দূরত্ব), অন্যদিকে আমেরিকান এবং ব্রিটিশ থ্রেডগুলি প্রতি ইঞ্চি (টিপিআই) থ্রেড দ্বারা সংজ্ঞায়িত করা হয়। মেট্রিক থ্রেডগুলির একটি 60 ° সমতুল্য প্রোফাইল, ব্রিটিশ থ্রেড একটি 55 ° আইসোসিলস প্রোফাইল এবং আমেরিকান থ্রেড একটি 60 ° প্রোফাইল। মেট্রিক থ্রেডগুলি মিলিমিটারে পরিমাপ করা হয়, যেখানে ব্রিটিশ এবং আমেরিকান থ্রেডগুলি সাম্রাজ্য ইউনিট অনুসরণ করে।
⑦ পাইপ থ্রেড: প্রাথমিকভাবে পাইপলাইন সংযোগগুলিতে ব্যবহৃত হয়, অভ্যন্তরীণ এবং বাহ্যিক থ্রেডগুলির মধ্যে একটি শক্ত ফিট নিশ্চিত করে। উভয় সোজা এবং টেপার্ড ফর্মগুলিতে উপলভ্য, নামমাত্র ব্যাসটি পাইপলাইনের আকারকে বোঝায়, প্রকৃত থ্রেড মেজর ব্যাস এই নামমাত্র আকারের চেয়ে বেশি।
Omin নোমিনাল ব্যাসার (উদাঃ, 1/4, 1/2, 1/8 ইঞ্চি): এই মানগুলি ইঞ্চিতে পরিমাপ করা ব্রিটিশ স্ট্যান্ডার্ড সিস্টেমে থ্রেডের আকার নির্দেশ করে।

Ii। বিভিন্ন দেশে থ্রেড স্ট্যান্ডার্ড
ইউনিফাইড ইঞ্চি থ্রেড স্ট্যান্ডার্ড ইঞ্চি ভিত্তিক দেশগুলিতে ব্যাপকভাবে গৃহীত, এই থ্রেড সিস্টেমে তিনটি সিরিজ অন্তর্ভুক্ত রয়েছে: মোটা থ্রেড (ইউএনসি), সূক্ষ্ম থ্রেড (ইউএনএফ) এবং অতিরিক্ত সূক্ষ্ম থ্রেড (ইউএনএফএফ), অতিরিক্ত কনস্ট্যান্ট পিচ সিরিজ (ইউএন) সহ।
চিহ্নিত পদ্ধতি: থ্রেড ব্যাস - প্রতি ইঞ্চি থ্রেড - সিরিজ কোড - নির্ভুলতা গ্রেড।
উদাহরণ:
মোটা থ্রেড: 3/8–16 unc - 2 এ
সূক্ষ্ম থ্রেড: 3/8–24 ইউএনএফ - 2 এ
অতিরিক্ত সূক্ষ্ম থ্রেড: 3/8–32 ইউএনএফএফ - 2 এ
ধ্রুবক পিচ: 3/8–20un - 2 এ
প্রথম সংখ্যাটি (উদাঃ, 3/8) ইঞ্চিতে থ্রেডের প্রধান ব্যাসকে উপস্থাপন করে, যা 25.4 (উদাঃ, 3/8 × 25.4 = 9.525 মিমি) দ্বারা গুণ করে মেট্রিকে রূপান্তর করে।
দ্বিতীয় সংখ্যাটি প্রতি ইঞ্চি থ্রেডের সংখ্যা উপস্থাপন করে।
সিরিজ কোডগুলি (ইউএনসি, ইউএনএফ, ইউএনএফএফ, ইউএন) থ্রেড প্রকারগুলি সংজ্ঞায়িত করে।
শেষ দুটি অক্ষর (উদাঃ, 2 এ) থ্রেড যথার্থতা গ্রেড নির্দেশ করে।
ইঞ্চি-ভিত্তিক সিরিজ থেকে উদ্ভূত 55 ° সমান্তরাল পাইপ থ্রেডগুলির রূপান্তর, এই থ্রেডগুলি তরল, গ্যাস এবং বৈদ্যুতিক তারের সংযোগগুলি পরিবহনের জন্য বিশ্বব্যাপী ব্যাপকভাবে ব্যবহৃত হয়। তবে বিভিন্ন দেশ বিভিন্ন উপাধি ব্যবহার করে, যা আন্তর্জাতিক তুলনা টেবিল অনুসারে রূপান্তর করা উচিত।
55 ° টেপার্ড পাইপ থ্রেডগুলির রূপান্তর এই থ্রেডগুলিতে 1:16 টেপার অনুপাত সহ একটি 55 ° থ্রেড কোণ রয়েছে। এগুলি বিশ্বব্যাপী ব্যাপকভাবে ব্যবহৃত হয়, তবে প্রতিটি দেশের বিভিন্ন উপাধি রয়েছে, যা সংশ্লিষ্ট রূপান্তর টেবিলে উল্লেখ করা যেতে পারে।
60 ° থ্রেড পাইপ থ্রেডগুলির রূপান্তর 60 ° থ্রেড কোণ এবং 1:16 টেপার অনুপাতের বৈশিষ্ট্যযুক্ত, এই পাইপ থ্রেডগুলি চীনের মেশিন টুল শিল্পে পাশাপাশি মার্কিন যুক্তরাষ্ট্র এবং প্রাক্তন সোভিয়েত ইউনিয়নে ব্যবহৃত হয়। চীন মূলত তাদের "কে" হিসাবে মনোনীত করেছে, পরে "জেড" এ পরিবর্তিত হয়েছিল এবং এখন "এনপিটি" মান অনুসারে। রেফারেন্স টেবিলগুলি ক্রস-জাতীয় উপাধি সমতুল্য সরবরাহ করে।
55 ° ট্র্যাপিজয়েডাল থ্রেডগুলির রূপান্তর এই থ্রেডগুলির একটি 30 ° প্রোফাইল রয়েছে এবং আন্তর্জাতিকভাবে একীভূত হয়। তাদের পদবি বিভিন্ন দেশ জুড়ে সামঞ্জস্যপূর্ণ।

Ii। বিভিন্ন দেশে থ্রেড স্ট্যান্ডার্ড
1. ইঞ্চি থ্রেড স্ট্যান্ডার্ড
ইঞ্চি ভিত্তিক দেশগুলিতে ব্যাপকভাবে গৃহীত, এই থ্রেড সিস্টেমে তিনটি সিরিজ অন্তর্ভুক্ত রয়েছে: মোটা থ্রেড (ইউএনসি), সূক্ষ্ম থ্রেড (ইউএনএফ) এবং অতিরিক্ত সূক্ষ্ম থ্রেড (ইউএনএফএফ), অতিরিক্ত কনস্ট্যান্ট পিচ সিরিজ (ইউএন) সহ।
চিহ্নিত পদ্ধতি: থ্রেড ব্যাস - প্রতি ইঞ্চি থ্রেড - সিরিজ কোড - নির্ভুলতা গ্রেড।
উদাহরণ:
মোটা থ্রেড: 3/8–16 unc - 2 এ
সূক্ষ্ম থ্রেড: 3/8–24 ইউএনএফ - 2 এ
অতিরিক্ত সূক্ষ্ম থ্রেড: 3/8–32 ইউএনএফএফ - 2 এ
ধ্রুবক পিচ: 3/8–20un - 2 এ
প্রথম সংখ্যাটি (উদাঃ, 3/8) ইঞ্চিতে থ্রেডের প্রধান ব্যাসকে উপস্থাপন করে, যা 25.4 (উদাঃ, 3/8 × 25.4 = 9.525 মিমি) দ্বারা গুণ করে মেট্রিকে রূপান্তর করে।
দ্বিতীয় সংখ্যাটি প্রতি ইঞ্চি থ্রেডের সংখ্যা উপস্থাপন করে।
সিরিজ কোডগুলি (ইউএনসি, ইউএনএফ, ইউএনএফএফ, ইউএন) থ্রেড প্রকারগুলি সংজ্ঞায়িত করে।
শেষ দুটি অক্ষর (উদাঃ, 2 এ) থ্রেড যথার্থতা গ্রেড নির্দেশ করে।

2. 55 ° সমান্তরাল পাইপ থ্রেডের কনভার্সন
ইঞ্চি ভিত্তিক সিরিজ থেকে উদ্ভূত, এই থ্রেডগুলি তরল, গ্যাস এবং বৈদ্যুতিক তারের সংযোগগুলি পরিবহনের জন্য বিশ্বব্যাপী ব্যাপকভাবে ব্যবহৃত হয়। তবে বিভিন্ন দেশ বিভিন্ন উপাধি ব্যবহার করে, যা আন্তর্জাতিক তুলনা টেবিল অনুসারে রূপান্তর করা উচিত।

35 55 ° টেপার্ড পাইপ থ্রেডের কনভার্সন
এই থ্রেডগুলির 1:16 টেপার অনুপাত সহ একটি 55 ° থ্রেড কোণ রয়েছে। এগুলি বিশ্বব্যাপী ব্যাপকভাবে ব্যবহৃত হয়, তবে প্রতিটি দেশের বিভিন্ন উপাধি রয়েছে, যা সংশ্লিষ্ট রূপান্তর টেবিলে উল্লেখ করা যেতে পারে।

4. 60 ° টেপার্ড পাইপ থ্রেডের কনভার্সন
একটি 60 ° থ্রেড এঙ্গেল এবং 1:16 টেপার অনুপাতের বৈশিষ্ট্যযুক্ত, এই পাইপ থ্রেডগুলি চীনের মেশিন সরঞ্জাম শিল্পে পাশাপাশি মার্কিন যুক্তরাষ্ট্র এবং প্রাক্তন সোভিয়েত ইউনিয়নে ব্যবহৃত হয়। চীন মূলত তাদের "কে" হিসাবে মনোনীত করেছে, পরে "জেড" এ পরিবর্তিত হয়েছিল এবং এখন "এনপিটি" মান অনুসারে। রেফারেন্স টেবিলগুলি ক্রস-জাতীয় উপাধি সমতুল্য সরবরাহ করে।

55 55 ° ট্র্যাপিজয়েডাল থ্রেডের কনভার্সন
এই থ্রেডগুলির একটি 30 ° প্রোফাইল রয়েছে এবং আন্তর্জাতিকভাবে একীভূত। তাদের পদবি বিভিন্ন দেশ জুড়ে সামঞ্জস্যপূর্ণ।

Iii। থ্রেড শ্রেণিবদ্ধকরণ
থ্রেড ব্যবহারের উপর নির্ভর করে এগুলি বিভক্ত করা যেতে পারে:
1। আন্তর্জাতিক মেট্রিক থ্রেড সিস্টেম
আমাদের জাতীয় স্ট্যান্ডার্ড সিএনএস দ্বারা গৃহীত থ্রেড। থ্রেডের শীর্ষটি সমতল, ঘুরিয়ে দেওয়া সহজ এবং থ্রেডের শক্তি বাড়ানোর জন্য থ্রেডের নীচের অংশটি আর্ক-আকৃতির। থ্রেড কোণটি 60 ডিগ্রি, এবং স্পেসিফিকেশনটি এম মেট্রিক থ্রেড দ্বারা প্রতিনিধিত্ব করা হয় মোটা এবং সূক্ষ্ম পিচে বিভক্ত করা যেতে পারে। প্রতিনিধিত্ব এম 8x1.25 এর মতো। (এম: কোড, 8: নামমাত্র ব্যাস, 1.25: পিচ)।
2। আমেরিকান স্ট্যান্ডার্ড থ্রেড
থ্রেডের শীর্ষ এবং মূল উভয়ই সমতল এবং শক্তি আরও ভাল। থ্রেড কোণটিও 60 ডিগ্রি এবং স্পেসিফিকেশন প্রতি ইঞ্চি দাঁত সংখ্যা দ্বারা প্রতিনিধিত্ব করা হয়। এই ধরণের থ্রেডকে তিনটি স্তরে বিভক্ত করা যেতে পারে: মোটা পিচ (এনসি); ফাইন পিচ (এনএফ); অতিরিক্ত সূক্ষ্ম পিচ (NEF)। প্রতিনিধিত্ব 1/2-10nc এর মতো। (1/2: বাইরের ব্যাস; 10: প্রতি ইঞ্চি দাঁত সংখ্যা; এনসি কোড)।
3। ইউনিফাইড থ্রেড

মার্কিন যুক্তরাষ্ট্র, যুক্তরাজ্য এবং কানাডা যৌথভাবে বিকাশিত, এটি সর্বাধিক ব্যবহৃত ব্রিটিশ থ্রেড।

থ্রেড কোণটিও 60 ডিগ্রি এবং স্পেসিফিকেশন প্রতি ইঞ্চি দাঁত সংখ্যায় প্রকাশ করা হয়। এই ধরণের থ্রেডটি মোটা থ্রেড (ইউএনসি), সূক্ষ্ম থ্রেড (ইউএনএফ) এবং অতিরিক্ত সূক্ষ্ম থ্রেড (ইউএনএফ) এ বিভক্ত করা যেতে পারে। প্রতিনিধিত্ব 1/2-10 UNC হয়। (1/2: বাইরের ব্যাস; 10: প্রতি ইঞ্চি দাঁত সংখ্যা; ইউএনসি কোড)।

4। শার্প ভি থ্রেড

শীর্ষ এবং মূল উভয়ই দুর্বল শক্তি সহ নির্দেশিত এবং এটি প্রায়শই ব্যবহৃত হয় না। থ্রেড কোণ 60 ডিগ্রি।

5 .. হুইটওয়ার্থ থ্রেড

ব্রিটিশ জাতীয় মান দ্বারা গৃহীত থ্রেড। থ্রেড কোণটি 55 ডিগ্রি এবং প্রতীকটি "ডাব্লু"। ঘূর্ণায়মান উত্পাদন জন্য উপযুক্ত। প্রতিনিধিত্ব ডাব্লু 1/2-10 (1/2: বাইরের ব্যাস; 10: প্রতি ইঞ্চি দাঁতগুলির সংখ্যা; ডাব্লু কোড)।
6। নাকল থ্রেড
এটি জার্মান ডিআইএন দ্বারা সেট করা একটি স্ট্যান্ডার্ড থ্রেড। এটি হালকা বাল্ব এবং রাবার পায়ের পাতার মোজাবিশেষ সংযোগ করার জন্য উপযুক্ত। প্রতীকটি "আরডি"।
7। পাইপ থ্রেড
এটি ফুটো প্রতিরোধের জন্য ব্যবহৃত একটি থ্রেড এবং প্রায়শই গ্যাস বা তরল পাইপ ফিটিংগুলি সংযুক্ত করতে ব্যবহৃত হয়। থ্রেড কোণ 55 ডিগ্রি। এটি "পি.এস., এন.পি.এস." কোডের সাথে সোজা পাইপ থ্রেডগুলিতে বিভক্ত করা যেতে পারে এবং "এন.পি.টি." কোড সহ তির্যক পাইপ থ্রেডগুলি। এর টেপারটি 1:16, অর্থাৎ প্রতি ফুট 3/4 ইঞ্চি।

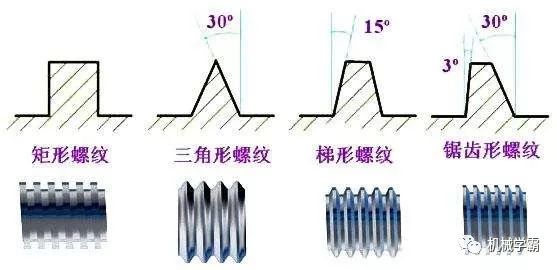

8। বর্গাকার থ্রেড
এটির একটি উচ্চ সংক্রমণ দক্ষতা রয়েছে, যা বল থ্রেডগুলির পরে দ্বিতীয়, তবে এটি পরিধানের পরে বাদামের সাথে সামঞ্জস্য করা যায় না, এটি এর অসুবিধা। এটি সাধারণত ক্রেনের ভিস এবং থ্রেডগুলিতে স্ক্রুগুলির জন্য ব্যবহৃত হয়।

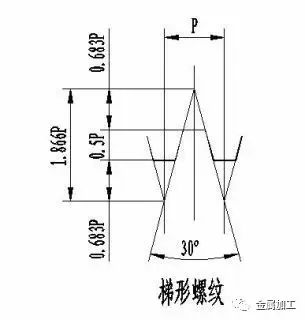

9। ট্র্যাপিজয়েডাল থ্রেড
একে অ্যাকমে থ্রেডও বলা হয়। সংক্রমণ দক্ষতা বর্গাকার থ্রেডগুলির তুলনায় কিছুটা কম, তবে এটি পরিধানের পরে বাদামের সাথে সামঞ্জস্য করা যেতে পারে। মেট্রিক থ্রেড কোণ 30 ডিগ্রি এবং ইম্পেরিয়াল থ্রেড কোণ 29 ডিগ্রি। সাধারণত লেদগুলির সীসা স্ক্রু জন্য ব্যবহৃত হয়। প্রতীকটি "টিআর"।

10। বাট্রেস থ্রেড
বেভেল থ্রেড নামেও পরিচিত, এটি কেবল একক-দিকের সংক্রমণের জন্য উপযুক্ত। যেমন স্ক্রু জ্যাকস, প্রেসারাইজার ইত্যাদি। প্রতীকটি "বু"।
11। বল থ্রেড
এটি সেরা সংক্রমণ দক্ষতা সহ থ্রেড। এটি উত্পাদন করা কঠিন এবং খুব বেশি ব্যয় রয়েছে। এটি যথার্থ যন্ত্রপাতিতে ব্যবহৃত হয়। যেমন সিএনসি মেশিন সরঞ্জামগুলির সীসা স্ক্রু।
ব্রিটিশ বোল্টগুলির ইঙ্গিত
এলএইচ 2 এন 5/8 × 3 - 13unc -2a
(1) এলএইচ বাম-হাতের থ্রেড (আরএইচ ডান হাতের থ্রেড, যা বাদ দেওয়া যেতে পারে)।
(2) 2 এন ডাবল-থ্রেড থ্রেড।
(3) 5/8 ব্রিটিশ থ্রেড, বাইরের ব্যাস 5/8 "।
(4) 3 বোল্ট দৈর্ঘ্য 3 "।
(5) 13 থ্রেডে প্রতি ইঞ্চি 13 টি দাঁত রয়েছে।
()) ইউএনসি ইউনিফাইড স্ট্যান্ডার্ড থ্রেড মোটা পিচ।
()) দ্বিতীয় স্তরের ফিট, বাহ্যিক থ্রেড (3: টাইট ফিট; 2: মাঝারি ফিট; 1: আলগা ফিট) এ: বাহ্যিক থ্রেড (বাদ দেওয়া যেতে পারে), বি: অভ্যন্তরীণ থ্রেড।

ইম্পেরিয়াল থ্রেড
একটি ইম্পেরিয়াল থ্রেডের আকার সাধারণত প্রতি ইঞ্চি থ্রেড দৈর্ঘ্যের থ্রেডের সংখ্যা হিসাবে প্রকাশ করা হয়, এটি "প্রতি ইঞ্চি থ্রেড" হিসাবে উল্লেখ করা হয়, যা পিচের ঠিক পারস্পরিক হয়। উদাহরণস্বরূপ, প্রতি ইঞ্চি 8 টি থ্রেড সহ একটি থ্রেডের পিচ 1/8 ইঞ্চি .
