কিভাবে সকেট জ্যামিতি হেক্সাগন সকেট স্ক্রুগুলির আসল টর্ক ক্ষমতা নির্ধারণ করে

টর্ক ট্রান্সমিশনের সুবিধা ষড়ভুজ সকেট screws ওভার স্লটেড বা ফিলিপস-হেড ফাস্টেনারগুলি সুপরিচিত, তবে সুনির্দিষ্ট প্রক্রিয়াটি প্রায়শই ভুল বোঝা যায়। একটি ষড়ভুজ সকেটে, রেঞ্চ কীটি একই সাথে সমস্ত ছয়টি ড্রাইভ মুখকে নিযুক্ত করে, এটিকে এক বা দুটি বিন্দুতে কেন্দ্রীভূত করার পরিবর্তে সম্পূর্ণ যোগাযোগের ঘের জুড়ে প্রয়োগ করা টর্ক বিতরণ করে। ফলাফলটি একটি নাটকীয়ভাবে উচ্চ টর্ক-থেকে-ক্রস-সেকশন অনুপাত: একটি M8 সকেট হেড ক্যাপ স্ক্রু সাধারণত ড্রাইভ স্লিপ ছাড়াই তার ফুল প্রুফ লোডের সাথে শক্ত করা যেতে পারে, এমন কিছু যা তুলনামূলক ক্রস-রিসেসড হেডের সাথে শারীরিকভাবে অসম্ভব।

সকেট গভীরতা হল সমালোচনামূলক কিন্তু প্রায়ই উপেক্ষা করা পরিবর্তনশীল। ISO 4762 প্রতিটি ব্যাসের জন্য ন্যূনতম সকেট গভীরতা নির্দিষ্ট করে, কিন্তু ন্যূনতম উত্পাদিত বোল্টগুলি বারবার উচ্চ-টর্ক চক্রের অধীনে প্রগতিশীল কী রাউন্ডিং দেখায়। স্বয়ংচালিত এবং নির্মাণ যন্ত্রপাতি অ্যাপ্লিকেশনে, 1.0-1.1× এর একটি সকেট গভীরতা নামমাত্র থ্রেড ব্যাস হল বোল্টগুলির জন্য ব্যবহারিক লক্ষ্য যা বারবার টর্ক করা হবে। এ সাংহাই সোভারচ্যানেল ইন্ডাস্ট্রিয়াল কোং, লি. , সকেট জ্যামিতি ন্যূনতম-মাত্রিক সহনশীলতার চেয়ে কঠোরভাবে ধরে রাখা হয় বিশেষত অ্যাপ্লিকেশনগুলিকে সমর্থন করার জন্য যেখানে ঘন ঘন বিচ্ছিন্ন করা এবং পুনরায় একত্রিত করা পরিষেবা প্রোটোকলের অংশ।

সকেট এন্ট্রিতে চেম্ফার কোণটিও গুরুত্বপূর্ণ। একটি 45° লিড-ইন চ্যামফার হেক্স কীকে সকেটের দেয়ালে কামড় না দিয়ে এনগেজমেন্টে গাইড করে, যা স্বয়ংক্রিয় সমাবেশ পরিবেশে টুল এবং ফাস্টেনার লাইফ উভয়ই প্রসারিত করে। তীক্ষ্ণ, আনচামফার্ড সকেট এন্ট্রি সহ বোল্টগুলি যোগাযোগের পৃষ্ঠে গলতে বেশি সংবেদনশীল - বিশেষত যখন চাবি এবং সকেট উভয়ই শক্ত ইস্পাত হয় - এবং এটি ধীরে ধীরে সকেট বৃদ্ধি হিসাবে প্রকাশ পায় যা অবশেষে টর্কের নীচে ক্যাম-আউটের কারণ হয়৷

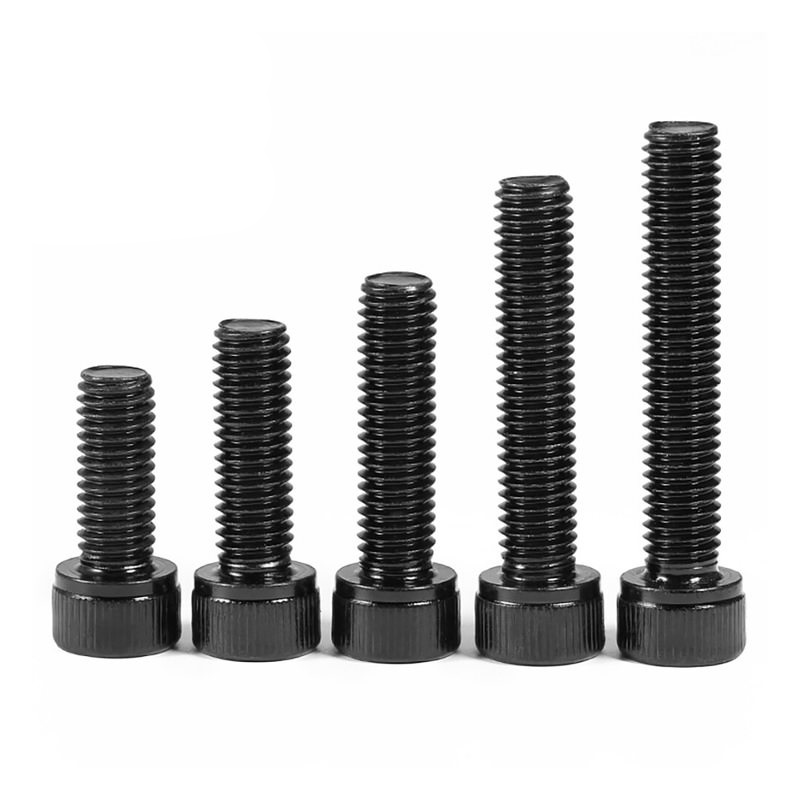

গ্রেড 12.9 হেক্সাগন সকেট স্ক্রু: ব্যবহারিক সীমা এবং ইনস্টলেশন সমস্যা

গ্রেড 12.9 হল মেট্রিক সকেট হেড ক্যাপ স্ক্রুগুলির জন্য সর্বোচ্চ স্ট্যান্ডার্ড প্রপার্টি ক্লাস, যার ন্যূনতম প্রসার্য শক্তি 1220 MPa এবং একটি প্রুফ লোড যা একই আকারের যেকোনো নিম্ন গ্রেডের ফাস্টেনার দিয়ে প্রিলোডগুলিকে অতিক্রম করতে দেয়। অনুশীলনে, যাইহোক, পরিষেবাতে এর প্রুফ লোডের কাছাকাছি বা কাছাকাছি 12.9 বোল্ট চালানো এমন ঝুঁকির পরিচয় দেয় যা ইঞ্জিনিয়াররা প্রায়শই অবমূল্যায়ন করে।

হাইড্রোজেন ভ্রান্তি সবচেয়ে গুরুতর উদ্বেগ। উচ্চ-শক্তির ইস্পাতে আলংকারিক বা জারা-প্রতিরক্ষামূলক আবরণ প্রয়োগ করতে ব্যবহৃত ইলেক্ট্রোপ্লেটিং প্রক্রিয়াগুলি ইস্পাত জালিতে পারমাণবিক হাইড্রোজেন প্রবর্তন করতে পারে। 12.9 কঠোরতা স্তরে (39-44 HRC), ইস্পাত সংবেদনশীলতার সীমার মধ্যে রয়েছে যেখানে হাইড্রোজেন-প্ররোচিত বিলম্বিত ফ্র্যাকচার ইনস্টলেশনের কয়েক ঘন্টা বা এমনকি দিন পরেও ঘটতে পারে - উপাদানটির নামমাত্র প্রসার্য শক্তির নীচে চাপের স্তরে। এই কারণেই ISO 4042 বাধ্যতামূলক করে বেকিং (ডিহাইড্রোজেনেশন) করার চার ঘণ্টার মধ্যে বেকিং (ডিহাইড্রোজেনেশন) 34 HRC-এর উপরে কঠোরতা সহ ফাস্টেনারগুলির জন্য, এবং কেন অনেক OEM স্পেসিফিকেশন 12.9 গ্রেডের বোল্টে সম্পূর্ণরূপে ইলেক্ট্রোপ্লেটিং নিষিদ্ধ করে, পরিবর্তে জিঙ্ক ফ্লেকের আবরণ প্রয়োজন৷

থ্রেড ব্যস্ততার দৈর্ঘ্য 12.9 গ্রেডে সমানভাবে গুরুত্বপূর্ণ। ট্যাপ করা গর্তের উপাদানের তুলনায় বল্টের প্রসার্য শক্তি যত বেশি, বোল্টের ফাটল ধরার আগে থ্রেড স্ট্রিপিং রোধ করার জন্য আরও বেশি থ্রেড সংযুক্তি প্রয়োজন। অ্যালুমিনিয়াম হাউজিং-এ-স্বয়ংচালিত এবং মহাকাশে সাধারণ-12.9 বোল্টের জন্য সর্বনিম্ন ব্যস্ততা সাধারণত 1.5× নামমাত্র ব্যাস হয় এবং ডিজাইন ইঞ্জিনিয়াররা প্রায়শই নিরাপত্তা মার্জিন হিসাবে 2.0× নির্দিষ্ট করে। অ্যালুমিনিয়াম কাস্টিং-এ একই 12.9 বোল্ট ব্যবহার করা যা একটি 10.9 ফাস্টেনারের চারপাশে ডিজাইন করা হয়েছিল এনগেজমেন্ট দৈর্ঘ্য পর্যালোচনা না করেই স্ট্রাইপড থ্রেডের জন্য একটি সরল পথ।

স্টিলের বাইরে উপাদান নির্বাচন: কখন স্টেইনলেস বা অ্যালয় সকেট স্ক্রু নির্দিষ্ট করতে হবে

কার্বন ইস্পাত ষড়ভুজ সকেট স্ক্রু ভলিউমের উপর বাজারে আধিপত্য বিস্তার করে, কিন্তু ভালভাবে সংজ্ঞায়িত অ্যাপ্লিকেশন সীমানা রয়েছে যেখানে অন্য উপকরণগুলি একটি আপগ্রেড বিকল্পের পরিবর্তে সঠিক প্রকৌশল পছন্দ। এই সীমানাগুলি বোঝার ফলে অতিরিক্ত স্পেসিফিকেশন (জারা প্রতিরোধের জন্য অর্থ প্রদান করা যা পরিবেশ দাবি করে না) এবং নিম্ন-নির্দিষ্টকরণ (ক্ষয় বা তাপীয় অবক্ষয় থেকে ক্ষেত্রের ব্যর্থতা) উভয়কেই বাধা দেয়।

কার্বন ইস্পাত ফাস্টেনার সরবরাহকারী এবং স্টেইনলেস স্টীল ফাস্টেনার কোম্পানি উভয় হিসাবে, Shanghai Soverchannel Industrial Co., Ltd. Nantong Jinzhai Hardware Co., Ltd-এ তার উৎপাদন ভিত্তি থেকে এই সমস্ত উপাদান পরিবারে হেক্সাগন সকেট স্ক্রু সরবরাহ করে। কম্পোজিশনের মানে হল যে মোটরস্পোর্ট এবং পাওয়ার জেনারেশনের মতো উচ্চ-চাহিদা সেক্টরের গ্রাহকরা নিকটতম স্ট্যান্ডার্ড গ্রেড গ্রহণ করার পরিবর্তে সঠিক কেমিস্ট্রি উইন্ডোগুলি নির্দিষ্ট করতে পারেন।

কাউন্টারসাঙ্ক বনাম বোতাম হেড বনাম ক্যাপ হেড: আপনার সমাবেশের জন্য ডান সকেট স্ক্রু হেড ফর্ম নির্বাচন করা

নলাকার ক্যাপ হেড হল হেক্সাগন সকেট স্ক্রুগুলির জন্য ডিফল্ট ফর্ম এবং বেশিরভাগ শিল্প অ্যাপ্লিকেশনগুলি পরিচালনা করে, তবে হেড ফর্ম নির্বাচনের বাস্তব কার্যকরী ফলাফল রয়েছে - শুধু নান্দনিক নয়। ভুল হেড ফর্ম নির্বাচন করা ক্ল্যাম্পিংয়ের কার্যকারিতাকে আপস করতে পারে, হস্তক্ষেপের সমস্যা তৈরি করতে পারে বা রুটিনের পরিবর্তে বিচ্ছিন্নভাবে ধ্বংসাত্মক করে তুলতে পারে।

• ক্যাপ হেড (ISO 4762): আদর্শ ফর্ম। লম্বা, নলাকার মাথাটি গভীরতম সকেট এবং সর্বোচ্চ ড্রাইভ টর্ক ক্ষমতা প্রদান করে। অপেক্ষাকৃত ছোট বিয়ারিং ফেস (বাইরের ব্যাস আনুমানিক 1.5× থ্রেড ব্যাস) ক্ল্যাম্পিং লোডকে ঘনীভূত করে, এটি ইস্পাত-অন-স্টিলের জয়েন্টগুলির জন্য উপযুক্ত করে তোলে তবে ওয়াশার ছাড়া অ্যালুমিনিয়াম বা প্লাস্টিকের মতো নরম উপাদানগুলিতে এমবেডমেন্ট সমস্যা সৃষ্টি করে।

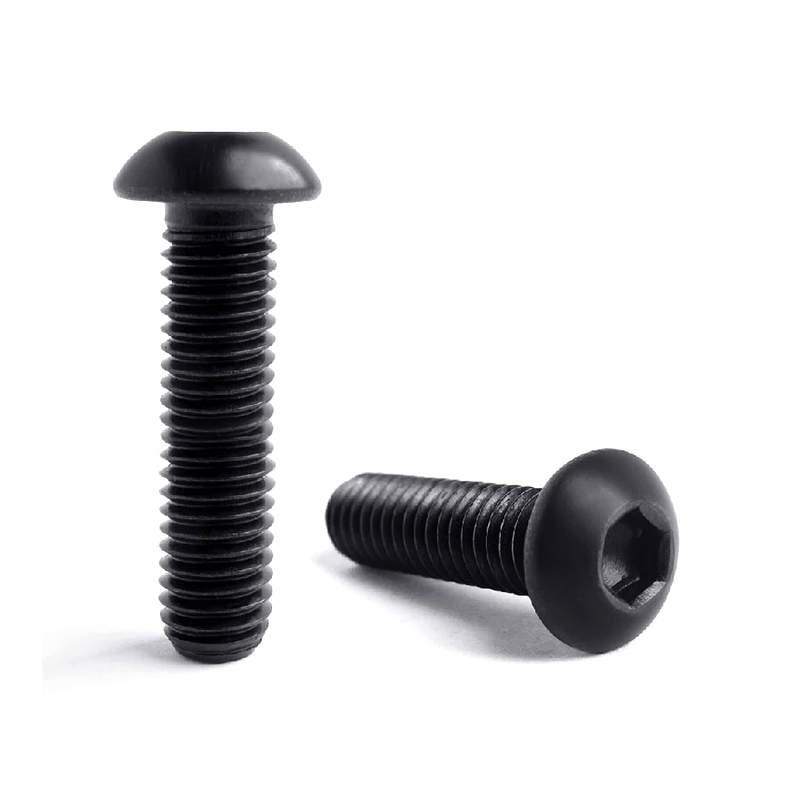

• বোতাম প্রধান (ISO 7380): লো-প্রোফাইল গম্বুজযুক্ত মাথাটি ক্যাপ হেডের তুলনায় ভারবহন পৃষ্ঠের ক্ষেত্রফলকে উল্লেখযোগ্যভাবে বৃদ্ধি করে, নরম যোগ করা উপাদানগুলির উপর পৃষ্ঠের চাপ হ্রাস করে। একই ব্যাসের ক্যাপ হেডের তুলনায় সকেটের গভীরতা অগভীর, তাই সর্বাধিক অর্জনযোগ্য টর্ক কম - সাধারণত সমতুল্য ক্যাপ হেডের 60-70%। অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে ক্ল্যাম্পিং লোড মাঝারি এবং একটি ফ্লাশ বা কাছাকাছি-ফ্লাশ চেহারা বাঞ্ছনীয়।
• কাউন্টারসাঙ্ক হেড (ISO 10642): 90° অন্তর্ভূক্ত কোণ (অথবা কিছু DIN স্ট্যান্ডার্ডে 60°) আসন সম্পূর্ণরূপে একটি মিলন কাউন্টারসিঙ্কে, যা সত্যিকারের ফ্লাশ বাহ্যিক পৃষ্ঠ তৈরি করে। অক্ষীয় ক্ল্যাম্প বল তৈরি করতে জয়েন্টটি শঙ্কুযুক্ত বসার পৃষ্ঠের উপর নির্ভর করে, যা কাউন্টারসিঙ্কের জ্যামিতি নির্ভুলতাকে গুরুত্বপূর্ণ করে তোলে—অমিল শঙ্কু কোণগুলি সম্পূর্ণ শঙ্কু যোগাযোগের পৃষ্ঠ জুড়ে বিতরণ করার পরিবর্তে রিম বা ডগায় লোডের ঘনত্ব ঘটায়।
• নিচু মাথা / পাতলা মাথা: ব্যবহার করা হয় যেখানে যৌথ পৃষ্ঠের উপরে অক্ষীয় স্থান গুরুতরভাবে সীমাবদ্ধ থাকে, যেমন ভিতরে বিয়ারিং হাউজিং বা স্লাইডিং মেকানিজম। মাথার উচ্চতা কমে যাওয়া স্বাভাবিকভাবেই সকেটের গভীরতা কমায় এবং তাই সর্বাধিক ড্রাইভ টর্ক; এগুলি ডিজাইন-কম্প্রোমাইজ ফাস্টেনার এবং হ্রাসকৃত টর্ক ক্ষমতা এখনও জয়েন্টের প্রিলোড প্রয়োজনীয়তা পূরণ করে তা যাচাই না করে ক্যাপ হেড অ্যাপ্লিকেশনে প্রতিস্থাপিত করা উচিত নয়।

হেক্সাগন সকেট স্ক্রুগুলিতে থ্রেড লকিং: রাসায়নিক আঠালো, যান্ত্রিক সন্নিবেশ এবং প্রচলিত টর্ক বিকল্পগুলি

কম্পন শিথিলকরণ একটি গতিশীল পরিবেশে যে কোনও ফাস্টেনারের জন্য একটি আসল ব্যর্থতার মোড এবং স্বয়ংচালিত, যন্ত্রপাতি এবং শিল্প সেটিংসে ব্যবহৃত হেক্সাগন সকেট স্ক্রুগুলিও এর ব্যতিক্রম নয়। লকিং পদ্ধতির পছন্দ অ্যাসেম্বলি টর্ক, ডিসঅ্যাসেম্বলি পদ্ধতি, পুনঃব্যবহারযোগ্যতা এবং খরচকে প্রভাবিত করে—তাই একটি থ্রেড লকিং কৌশল নির্দিষ্ট করার জন্য অ্যাসেম্বলি লাইনে ইতিমধ্যে যা ব্যবহার করা হচ্ছে তাতে ডিফল্ট না করে প্রতিটি বিকল্পের ট্রেড-অফ বোঝা প্রয়োজন।

রাসায়নিক আঠালো লকিং (অ্যানারোবিক থ্রেড লকার)

সমাবেশের আগে থ্রেডগুলিতে প্রয়োগ করা হয়, জয়েন্ট তৈরি হওয়ার পরে অক্সিজেনের অভাবে অ্যানেরোবিক আঠালো নিরাময় করে। নিম্ন-শক্তির গ্রেডগুলি স্ট্যান্ডার্ড সরঞ্জামগুলির সাথে বিচ্ছিন্ন করার অনুমতি দেয়; মাঝারি গ্রেডের জন্য তাপ প্রয়োজন (সাধারণত 200-250 ডিগ্রি সেলসিয়াস) বিচ্ছিন্ন করার জন্য বন্ধন ভাঙতে; উচ্চ-শক্তির গ্রেড কার্যকরভাবে স্থায়ী। মূল সীমাবদ্ধতা হল আঠালো লকিং কিছু ফর্মুলেশনে প্যাসিভ বা ফসফেট-কোটেড ফাস্টেনারগুলির সাথে বেমানান - আবরণ রসায়ন নিরাময়কে বাধা দেয়। প্রি-অ্যাপ্লাইড মাইক্রোএনক্যাপসুলেটেড থ্রেড লকার (থ্রেডগুলিতে ড্রাই-টু-টাচ পেলেট) এই সমস্যাটি এড়িয়ে যায় এবং সমালোচনামূলক সাব-অ্যাসেম্বলিতে হেক্সাগন সকেট স্ক্রুগুলির জন্য OEM স্বয়ংচালিত উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়।

প্রচলিত টর্ক বাদাম এবং নাইলন সন্নিবেশ বিকল্প

অ্যাপ্লিকেশানগুলির জন্য যেখানে স্ক্রু থ্রেডগুলি ট্যাপ করা গর্তের পরিবর্তে একটি বাদামে প্রবেশ করে, নাইলন-ইনসার্ট লকনাট (ISO 7042) যান্ত্রিক হস্তক্ষেপের মাধ্যমে নির্ভরযোগ্য কম্পন প্রতিরোধের প্রদান করে। নাইলন কলারটি স্ক্রু থ্রেডের চারপাশে বিকৃত হয়ে যায়, একটি ঘর্ষণীয় বিরাজমান টর্ক তৈরি করে যা আঁটসাঁট এবং শিথিলকরণ উভয় দিকেই ঘূর্ণন প্রতিরোধ করে। সীমাবদ্ধতা হল তাপমাত্রা: নাইলন সন্নিবেশগুলি প্রায় 120 ডিগ্রি সেলসিয়াসের উপরে নরম হতে শুরু করে, এগুলিকে নিষ্কাশন-সংলগ্ন বা উচ্চ-তাপমাত্রা পাওয়ারট্রেন অ্যাপ্লিকেশনের জন্য অনুপযুক্ত করে তোলে।

সেরেটেড ফ্ল্যাঞ্জ এবং ওয়েজ-লকিং ওয়াশার

ওয়েজ-লকিং ওয়াশার সিস্টেম (প্রতিপক্ষ ক্যামের মুখ এবং রেডিয়াল সেরেশান সহ দুটি ওয়াশার) উচ্চ-কম্পন পরিবেশে হেক্সাগন সকেট স্ক্রুগুলির জন্য সবচেয়ে নির্ভরযোগ্য যান্ত্রিক লকিং পদ্ধতি। ক্যাম জ্যামিতির অর্থ হল ফাস্টেনারকে শিথিল করার জন্য চড়াই-উৎরাই যাত্রা করতে হবে, কম্পন-প্ররোচিত ঘূর্ণন গতিকে অতিরিক্ত অক্ষীয় ক্ল্যাম্পিং শক্তিতে রূপান্তরিত করার পরিবর্তে এটিকে ছেড়ে দিতে হবে। এই সিস্টেমগুলি উপাদানের সংখ্যা এবং খরচ যোগ করে কিন্তু নির্মাণ যন্ত্রপাতি এবং ভারী ডিজেল পাওয়ারট্রেনের নিরাপত্তা-সমালোচনাকারী ফাস্টেনারগুলির জন্য এটি পছন্দের সমাধান।

রিসেসড-হেড ফাস্টেনার স্ট্যান্ডার্ডাইজেশন: কেন ISO, DIN, এবং ASME স্পেসিফিকেশনগুলি আলাদা এবং কখন এটি গুরুত্বপূর্ণ

হেক্সাগন সকেট স্ক্রুগুলি একাধিক ওভারল্যাপিং আন্তর্জাতিক মান দ্বারা নিয়ন্ত্রিত হয় এবং তাদের মধ্যে পার্থক্যগুলি বিপজ্জনক বিভ্রান্তি সৃষ্টি করতে যথেষ্ট ছোট। একজন প্রকৌশলী যিনি "ISO 4762 M10 × 30 Grade 12.9" নির্দিষ্ট করেন এবং DIN 912-তে তৈরি একটি অংশ গ্রহণ করেন তিনি বেশিরভাগ মাত্রায় একটি কার্যকরীভাবে সমতুল্য ফাস্টেনার পাবেন—DIN 912 মূলত ISO 4762-এর সাথে সামঞ্জস্যপূর্ণ ছিল৷ কিন্তু একই অনুমানটি মেনে চলে না, তাই সমস্ত মানকে মেনে চলার আগে পরিবারগুলিকে ধারণ করা উচিত নয়৷ আন্তর্জাতিকভাবে

• ISO 4762 বনাম ASME B18.3: আমেরিকান ইঞ্চি-সিরিজ সকেট ক্যাপ স্ক্রুগুলি নামমাত্র সমতুল্য ব্যাসের মেট্রিক আইএসও স্ক্রু থেকে একটি ভিন্ন মাথার উচ্চতা এবং সকেট আকারের কনভেনশন ব্যবহার করে। একটি ¼-20 ASME B18.3 স্ক্রু M6 ISO 4762 স্ক্রু-এর সাথে বিনিময়যোগ্য নয়—থ্রেড পিচ, মাথার মাত্রা এবং সকেটের আকার সবই আলাদা। মিশ্র মেট্রিক/ইঞ্চি টুলিং হল মেরামত পরিবেশে সকেট ক্যাম-আউট ক্ষতির একটি সাধারণ উৎস।
• থ্রেড সহনশীলতা ক্লাস: ISO 4762 সকেট হেড ক্যাপ স্ক্রুগুলির জন্য একটি 6H/5g থ্রেড সহনশীলতা শ্রেণী নির্দিষ্ট করে, যখন কিছু জাতীয় মান 6H/6g অনুমতি দেয়। লো-লোড অ্যাপ্লিকেশানগুলিতে পার্থক্যটি প্রান্তিক কিন্তু যথার্থ-রিমেড গর্তে ফিট করার সময় বা অ্যালুমিনিয়ামে থ্রেড সন্নিবেশ ব্যবহার করার সময় প্রাসঙ্গিক।
• পৃষ্ঠ চিকিত্সা চিহ্ন: ISO প্রপার্টি ক্লাস মার্কিং (10.9, 12.9) M5 এবং বড় বোল্টে বাধ্যতামূলক। DIN 912 ঐতিহাসিকভাবে একই মার্কিং সিস্টেম ব্যবহার করে, কিন্তু নিম্ন-স্তরের সরবরাহকারীদের কাছ থেকে কিছু দেশীয়ভাবে উৎপাদিত ফাস্টেনার গ্রেড চিহ্ন সম্পূর্ণভাবে বাদ দেয়—একটি তাৎক্ষণিক মানের লাল পতাকা যা পরামর্শ দেয় যে ব্যাচটি গ্রেডের জন্য প্রয়োজনীয় তাপ চিকিত্সা এবং যান্ত্রিক পরীক্ষার মধ্য দিয়ে যায়নি।
• অ-মানক কনফিগারেশন: যখন ISO বা ASME উভয়ই প্রয়োজনীয় জ্যামিতিকে কভার করে না—যেমন ওজন সাশ্রয়ের জন্য একটি কম-ব্যাসের শ্যাঙ্ক সহ একটি অতিরিক্ত-লং সকেট স্ক্রু—অংশটি সংজ্ঞা অনুসারে একটি অ-মানক কাস্টম ফাস্টেনার। Shanghai Soverchannel Industrial Co., Ltd. এই অঞ্চলে সুনির্দিষ্টভাবে বিশেষজ্ঞ, প্রকৌশলী এবং গ্রাহক-সংজ্ঞায়িত অঙ্কনগুলিতে হেক্সাগন সকেট স্ক্রু তৈরি করে যা যে কোনও প্রকাশিত মানদণ্ডের বাইরে পড়ে।

যথার্থ সমাবেশে লুকানো ইনস্টলেশন: কাউন্টারবোর পকেটের জন্য সহনশীলতা এবং ডিজাইনের নিয়ম

ষড়ভুজ সকেট স্ক্রুগুলির অন্যতম প্রধান সুবিধা হল সঙ্গমের পৃষ্ঠের উপরে যে কোনও প্রোট্রুশন নির্মূল করে একটি কাউন্টারবোরড গর্তে সম্পূর্ণরূপে পুনঃস্থাপন করার ক্ষমতা। এটি স্লাইডিং ইন্টারফেস, নান্দনিক বাহ্যিক প্যানেল এবং স্থান-সীমাবদ্ধ আবাসনের ক্ষেত্রে গুরুত্বপূর্ণ। কিন্তু কাউন্টারবোর জ্যামিতিটি অবশ্যই সঠিকভাবে প্রকৌশলী হতে হবে—এটি ভুল করলে তিনটি ফলাফলের মধ্যে একটি হয়: থ্রেডগুলি জয়েন্টটিকে সম্পূর্ণরূপে আটকানোর আগে কাউন্টারবোরের মেঝেতে স্ক্রু বটমগুলি, অপর্যাপ্ত বোরের গভীরতার কারণে মাথাটি গর্বিত হয়, বা বোরের ব্যাস মাথার ব্যাসের খুব কাছাকাছি এবং ইনস্টলেশনের সময় হস্তক্ষেপের কারণ হয়৷

ISO 4762 সকেট ক্যাপ স্ক্রুগুলির জন্য স্ট্যান্ডার্ড কাউন্টারবোর মাত্রা নির্দিষ্ট নির্দেশিকা অনুসরণ করে:

• কাউন্টারবোরের ব্যাস: নামমাত্র স্ক্রু হেডের ব্যাস 0.3-0.5 মিমি ক্লিয়ারেন্স (যেমন, 13.0 মিমি হেড সহ একটি M8 এর জন্য, একটি 13.5 মিমি বোর ব্যাস মানক)
• কাউন্টারবোরের গভীরতা: মাথার উচ্চতা 0.1-0.3 মিমি নিশ্চিত করতে যে মাথাটি স্বাভাবিক উত্পাদন সহনশীলতায় বোরের নীচে হস্তক্ষেপ না করে ফ্লাশের নীচে বসেছে
• থ্রু-হোল ক্লিয়ারেন্স: মাঝারি ফিট (সাধারণত M8 এর জন্য নামমাত্র ব্যাস 0.3 মিমি এবং নীচে, M10-M16 এর জন্য 0.5 মিমি) সঙ্গমের অংশগুলির মধ্যে সামান্য মিস্যালাইনমেন্টের জন্য শ্যাঙ্ক ক্লিয়ারেন্স হোলটির আকার হওয়া উচিত।
• কাউন্টারবোরের চারপাশে ন্যূনতম প্রাচীরের বেধ: অ্যালুমিনিয়াম হাউজিংগুলিতে, কাউন্টারবোরের বাইরের প্রান্ত এবং সংলগ্ন বৈশিষ্ট্যগুলির মধ্যে প্রাচীরটি কমপক্ষে 1.5 × কাউন্টারবোরের ব্যাস হওয়া উচিত যাতে টর্ক প্রয়োগের সময় স্ট্রেস ক্র্যাকিং প্রতিরোধ করা যায়।

Shanghai Soverchannel Industrial Co., Ltd. তার কাস্টম ফাস্টেনার ডেভেলপমেন্ট পরিষেবার অংশ হিসেবে মাত্রিক পরামর্শ প্রদান করে—যখন Nantong Jinzhai Hardware Co., Ltd.-এর গ্রাহকরা কাউন্টারবোর-সম্পর্কিত সমস্যাগুলির সম্মুখীন হয়, তখন ইঞ্জিনিয়ারিং দল ফাস্টেনার জ্যামিতি এবং গ্রাহকের মূল কারণ চিহ্নিত করার জন্য উভয়ের পর্যালোচনা করে৷ এই সমন্বিত R&D, উৎপাদন, এবং বিক্রয় মডেল মানে সমস্যা-সমাধান সমর্থন যোগাযোগের একই বিন্দুতে উপলব্ধ রয়েছে যা ক্রয় সম্পর্কের মতো।
