A307 অ্যাঙ্কর বোল্টস: গ্রেড, শক্তি সীমা, এবং সোর্সিং নিয়ম যা ধরে রাখে

তিনটি ফাস্টেনার সরবরাহকারীকে "A307 গ্রেড সি অ্যাঙ্কর বোল্ট" এর জন্য জিজ্ঞাসা করুন এবং আপনি সাধারণত তিনটি ভিন্ন উত্তর পাবেন। একটি A36 প্লেট সার্টিফিকেট সহ বাঁকানো রডগুলি উদ্ধৃত করে, একটি ASTM F1554 গ্রেড 36 এর উদ্ধৃতি দেয় এবং একটি বলে গ্রেড সি দুই দশক ধরে বিদ্যমান নেই৷ তিনটিই আংশিকভাবে সঠিক, এবং তাদের মধ্যে ব্যবধান হল যেখানে প্রত্যাখ্যাত চালানের জন্ম হয়।

A307 আসলে কি নিয়ন্ত্রণ করে, যেখানে এটি শেষ হয় এবং উচ্চতর গ্রেডগুলি শুরু হয় এবং অর্ডারিং, পরিদর্শন এবং ইনস্টলেশনের বিবরণ যা বেস প্লেটে কম-কার্বন অ্যাঙ্কর বোল্টগুলিকে বসিয়ে রাখে।

ASTM A307 আসলে কি নিয়ন্ত্রণ করে

A307 একটি যান্ত্রিক সম্পত্তি স্পেসিফিকেশন হিসাবে লেখা হয়েছে, একটি রসায়ন স্পেসিফিকেশন নয়। এই একক সিদ্ধান্ত এর খরচ সুবিধা এবং এর সীমা উভয়ই ব্যাখ্যা করে।

• উপাদান: কম কার্বন ইস্পাত। ক্রোমিয়াম বা মলিবডেনামের মতো অ্যালোয়িং সংযোজনের প্রয়োজন নেই।
• তাপ চিকিত্সা: প্রয়োজন নেই বোল্টগুলি মাথার মতো বা হিসাবে-ঘূর্ণিত করে, যা খরচ কম রাখে এবং উপাদানকে নমনীয় রাখে।
• প্রসার্য শক্তি: এখনও স্ট্যান্ডার্ডে তালিকাভুক্ত গ্রেড জুড়ে সর্বনিম্ন 60 ksi।
• ফলন শক্তি: নির্দিষ্ট করা হয়নি। পরিচিত 36 ksi ডিজাইন অনুমান অনুশীলন থেকে আসে, পাঠ্য থেকে নয়, যে কারণে F1554 গ্রেড 36 তৈরি করা হয়েছিল।
• মাত্রা এবং থ্রেড: ASME B1.1 থেকে UNC ক্লাস 2A থ্রেড, ASME B18.2.1 থেকে হেক্স জ্যামিতি, গ্রেড B-এর জন্য ভারী হেক্স প্যাটার্ন সহ।
• পরিষেবা: পরিবেষ্টিত তাপমাত্রায় সাধারণ কাঠামোগত এবং যান্ত্রিক বন্ধন। এটি একটি চাপ-সীমানা বা উন্নত-তাপমাত্রার স্পেসিফিকেশন নয়।

কি A307 ঠিক ততটা গুরুত্বপূর্ণ নয়। এটি ফ্ল্যাঞ্জড এবং এলিভেটেড-টেম্পারেচার জয়েন্টে ASTM A193 B7 এর বিকল্প নয়, বা কম-তাপমাত্রার পরিষেবাতে ASTM A320 L7-এর বিকল্প নয়, উভয়ই প্রায় 125 ksi ন্যূনতম প্রসার্য এ নিভে যাওয়া এবং টেম্পারড অ্যালয় স্টিল। এটি প্রিটেনশনযুক্ত বা স্লিপ-ক্রিটিকাল সংযোগগুলিতেও অনুমোদিত নয়, যার জন্য নথিভুক্ত প্রিটেনশন নিয়ন্ত্রণ সহ ASTM F3125 A325 বা A490 বোল্ট প্রয়োজন৷

বেশিরভাগ লো-কার্বন হেক্স-হেড স্টক গ্রেডের নামের পরিবর্তে জ্যামিতি এবং ফিনিশ দ্বারা উদ্ধৃত হয়। একটি দস্তা-ধাতুপট্টাবৃত কার্বন ইস্পাত হেক্স বোল্ট আকারের এবং সঠিক মানদণ্ডে থ্রেড করা একই যান্ত্রিক পরিবারে বসে, তবে গ্রেডের দাবিটি মিলের শংসাপত্র দ্বারা প্রমাণিত হতে হবে, ক্যাটালগ পৃষ্ঠা দ্বারা কখনই নয়।

M6×100 গ্যালভানাইজড কার্বন ইস্পাত হেক্স হেড বোল্ট গ্যালভানাইজড কার্বন স্টিলের একটি মেট্রিক হেক্স বোল্ট, M6×100; মিল সার্টিফিকেট দ্বারা নিশ্চিত গ্রেড সহ জ্যামিতি এবং ফিনিস নির্দিষ্ট করা হলে দরকারী। পণ্য দেখুন →

গ্রেড এ, গ্রেড বি, এবং গ্রেড যেটি অদৃশ্য হয়ে গেছে

• গ্রেড A: হেক্স-হেড বোল্ট এবং স্টাড, সাধারণত 1/4 ইঞ্চি থেকে 1-1/2 ইঞ্চি ব্যাস। সাইন বেস, ছোট এম্বেডমেন্ট এবং সাধারণ বোল্টিংয়ের জন্য সাধারণ পছন্দ।
• গ্রেড বি: ভারী হেক্স বোল্ট এবং স্টাড, সাধারণত 4 ইঞ্চি পর্যন্ত ব্যাস, যেখানে একটি বৃহত্তর ভারবহন এলাকা বা একটি ভারী রেঞ্চিং অবস্থা প্রযোজ্য সেখানে ব্যবহৃত হয়।
• গ্রেড সি: মাথাবিহীন নোঙ্গর বল্টু, বাঁকানো বা সোজা, পূর্বে 1/2 ইঞ্চি থেকে 4 ইঞ্চি ব্যাস জুড়ে। 2002 সংশোধনে সরানো হয়েছে; বিষয়বস্তু F1554 গ্রেড 36-এ স্থানান্তরিত হয়েছে।

যে শেষ বিন্দু প্রকৃত ক্রয় ত্রুটি চালায়. একটি অঙ্কন যা A307 গ্রেড সিকে কল করে এমন একটি গ্রেডের জন্য জিজ্ঞাসা করছে যেখানে স্পেসিফিকেশন আর নেই, এবং সরবরাহকারীরা এটিকে তিনটি উপায়ের মধ্যে একটিতে পরিচালনা করে: তারা F1554 গ্রেড 36 শিপ করে এবং এটি সঠিকভাবে চিহ্নিত করে, তারা A36 বারকে কোনো অ্যাঙ্কর বোল্ট সার্টিফিকেশন ছাড়াই পাঠায়, অথবা তারা লো-কার্বন স্টক যা কিছু ফ্লোরে পাঠায়। পরিদর্শন করা যেতে পারে এমন একটি প্রকল্পে শুধুমাত্র প্রথমটি রক্ষাযোগ্য।

F1554 এছাড়াও A307 এর কাছে যা ছিল না তা যোগ করে: একটি নির্দিষ্ট 36 ksi ন্যূনতম ফলন, উচ্চ লোডের জন্য ঐচ্ছিক গ্রেড 55 এবং গ্রেড 105, উভয় হেডেড এবং হেডেড অ্যাঙ্কর বোল্টের কভারেজ, এবং মার্কিং নিয়ম যা বোল্টটিকে সাইটে তার গ্রেডে ফিরে পেতে দেয়। হট-ডিপ গ্যালভানাইজড ফিনিশের বাঁকানো অ্যাঙ্কর বোল্টের জন্য, এটি সেই মান যা কাজের সাথে মেলে।

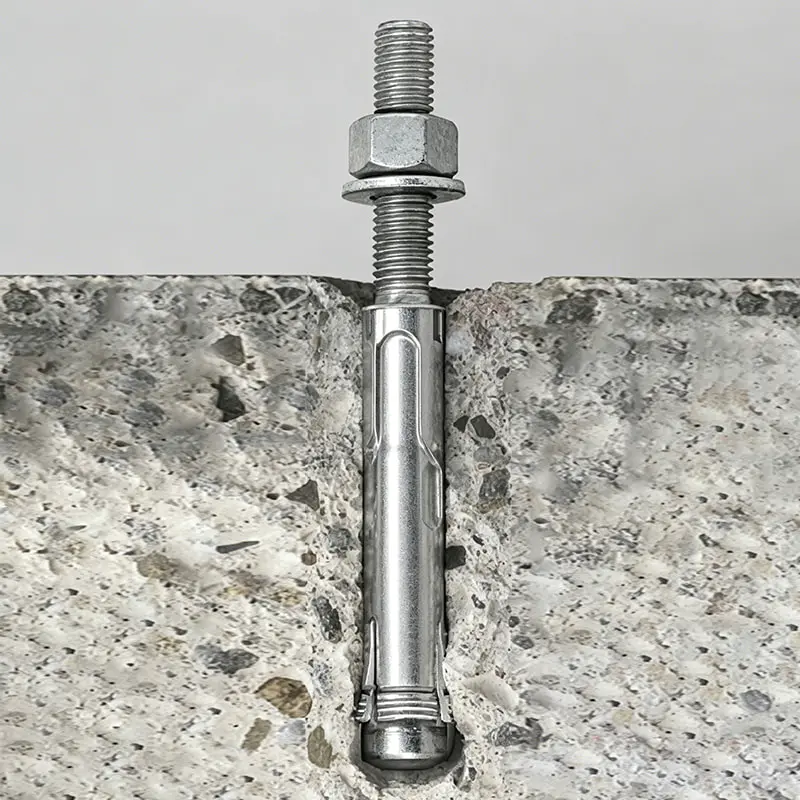

ASTM F1554 হট-ডিপ গ্যালভানাইজড অ্যাঙ্কর বোল্ট কংক্রিটে কাঠামোগত উপাদান সংযুক্ত করার জন্য এমবেডেড অ্যাঙ্কর বোল্ট, প্রাসঙ্গিক যেখানে F1554 গ্রেড মার্কিং এবং হট-ডিপ গ্যালভানাইজড ফিনিস অবশ্যই প্রজেক্টের প্রয়োজনীয়তার বিপরীতে চেক করা উচিত। পণ্য দেখুন →

কিভাবে A307 গ্রেডের সাথে তুলনা করে ক্রেতারা এটিকে বিভ্রান্ত করে

নীচের সারণীটি সাধারণত একই কথোপকথনে প্রদর্শিত বৈশিষ্ট্যগুলির লাইন আপ করে৷ মানগুলি সাধারণ ব্যাসের জন্য নির্দেশক এবং প্রতিটি স্ট্যান্ডার্ডের বর্তমান সংস্করণের বিপরীতে নিশ্চিত হওয়া উচিত।

টেনসিল রেঞ্জগুলি প্রতিটি গ্রেডের সাধারণ ব্যাসের পরিসরের জন্য নির্দেশক; নিয়ন্ত্রণকারী মান এবং যেকোনো পরিপূরক প্রয়োজনীয়তা অবশ্যই বর্তমান স্পেসিফিকেশন সংস্করণ থেকে আসতে হবে।

লুকানো মেট্রিক্স: যেখানে এই চালানগুলি আসলে ব্যর্থ হয়

গ্রেড এবং রসায়ন প্রায় কখনই কম-কার্বন অ্যাঙ্কর বোল্ট লটে প্রত্যাখ্যান ঘটায় না। ব্যর্থতা গুচ্ছ গুচ্ছ কয়েকটি প্রক্রিয়ার বিবরণ যা শুধুমাত্র একটি শংসাপত্র প্রকাশ করবে না।

নিম্ন-কার্বন অ্যাঙ্কর বোল্ট লটের রুটিন ইনকামিং পরিদর্শন থেকে নির্দেশক বিতরণ; এটিকে একটি শিল্প বেঞ্চমার্কের পরিবর্তে একটি চেকলিস্ট হিসাবে বিবেচনা করুন।

বাঁকানোর পরে থ্রেডের ক্ষতি একটি সিকোয়েন্সিং সমস্যা, কোনও উপাদান সমস্যা নয়: থ্রেডিংয়ের পরে বারটি ঠাণ্ডা বাঁকানো হয়, ব্যাসার্ধ গেজ ছাড়াই, এবং ক্রেস্টটি চ্যাপ্টা হয়ে যায় যেখানে সংযোগের জন্য সম্পূর্ণ থ্রেড সংযুক্তি প্রয়োজন। আবরণ মিস হওয়ার অর্থ সাধারণত হট-ডিপ গ্যালভানাইজিং থ্রেডিংয়ের পরে পুনরায় ট্যাপ না করে প্রয়োগ করা হয়েছিল, তাই বাদামটি নিচের দিকে যাবে না। A307-এ শংসাপত্রের ব্যবধান সবচেয়ে গুরুত্বপূর্ণ, কারণ স্ট্যান্ডার্ডের জন্য প্রতিটি চালানে হিট লট যান্ত্রিক পরীক্ষার প্রয়োজন হয় না, যা মিলের শংসাপত্রটিকে আপনার একমাত্র সন্ধানযোগ্যতা হিসাবে ছেড়ে দেয়।

যেখানে A307 অ্যাঙ্কর বোল্ট ব্যবহার করা হয়

মেরু এবং সাইন বেসগুলি আধিপত্য বিস্তার করে কারণ গভর্নিং লোডগুলি পরিমিত এবং জারা প্রতিরোধ ক্ষমতা প্রসার্য ক্ষমতার চেয়ে বেশি গুরুত্বপূর্ণ, তাই গ্যালভানাইজিং সিদ্ধান্তটি চালিত করে। কলাম বেস প্লেটগুলি হল সেগমেন্ট যেখানে স্পেসিফিকেশন ত্রুটিগুলি ঘনীভূত হয়: A307 প্রায়শই শুধুমাত্র সেখানেই গ্রহণযোগ্য হয় যেখানে প্রকৌশলী এটি নিশ্চিত করেছেন এবং অনেক ডিজাইন শুধুমাত্র একটি সংজ্ঞায়িত ফলন পয়েন্ট পেতে F1554 এ চলে যায়। মনে রাখবেন যে A307 বোল্টগুলি টেনশন-নিয়ন্ত্রণ বোল্ট নয়, তাই স্ট্যান্ডার্ড প্রিটেনশন ইনস্টলেশন অনুশীলন তাদের ক্ষেত্রে প্রযোজ্য নয়।

অর্ডারিং এবং ইনস্টলেশন ওয়ার্কফ্লো

M10×300 গ্রেড 8.8 গ্যালভানাইজড সম্পূর্ণ থ্রেডেড রড গ্যালভানাইজড কার্বন স্টিলে একটি মেট্রিক সম্পূর্ণ থ্রেডেড রড, যখন দৈর্ঘ্য এবং থ্রেড জ্যামিতি সংজ্ঞায়িত করা হয় এবং গ্রেড প্রমাণ অবশ্যই মিল সার্টিফিকেশন থেকে আসতে হবে। পণ্য দেখুন →

রক্ষণাবেক্ষণ এবং কমপ্লায়েন্স নোট

• কাটা বা ক্ষতিগ্রস্ত হট-ডিপ গ্যালভানাইজিং অবশ্যই প্রস্তুতকারকের নির্দেশাবলী এবং ASTM A780-এ প্রয়োগ করা জিঙ্ক-সমৃদ্ধ আবরণ দিয়ে মেরামত করতে হবে। মেরামত ইস্পাতকে রক্ষা করে, তবে এর পরিষেবা জীবন আসল আবরণের চেয়ে ছোট, তাই উন্মুক্ত সাইটগুলিতে পুনরায় পরিদর্শনের পরিকল্পনা করুন।
• একটি স্ট্যান্ডার্ড ডাই সঙ্গে galvanized থ্রেড তাড়া না. এটি লেপটিকে ঠিক যেখানে থ্রেডটি লোড বহন করে তা সরিয়ে দেয় এবং সবচেয়ে চাপযুক্ত বিভাগে জারা পথ শুরু করে।
• স্ট্রাকচারাল কানেকশন থেকে টানা লো-কার্বন অ্যাঙ্কর বল্ট পুনরায় ব্যবহার করবেন না। নমনীয় নিম্ন-কার্বন ইস্পাত মধ্যে বিকৃতি সবসময় দৃশ্যমান হয় না, এবং বল্টু ইতিমধ্যে থ্রেড শিকড়ে ফলন হয়েছে.
• প্রকল্পের জীবনের জন্য মিলের শংসাপত্রগুলি হিট নম্বর দ্বারা সনাক্তযোগ্য রাখুন। রেট্রোফিট প্রকল্পগুলিতে শংসাপত্রটি প্রায়শই কী ইনস্টল করা হয়েছিল তার একমাত্র অবশিষ্ট প্রমাণ।
• অর্ডার করার আগে পরস্পরবিরোধী অঙ্কন ভাষা সমাধান করুন। একটি লাইনে "A307 গ্রেড C," F1554 গ্রেড 36, হট-ডিপ গ্যালভানাইজড এবং A325 মিশ্রিত করা কলআউটগুলি সাধারণ, এবং প্রতিটি সরবরাহকারী তাদের আলাদাভাবে ব্যাখ্যা করবে৷

সোর্সিং লো-কার্বন এবং F1554 অ্যাঙ্কর বোল্ট

সাংহাই সোভারচ্যানেল ইন্ডাস্ট্রিয়াল (ফাস্টেনারস-ফ্যাক্টরি ডটকম) কার্বন স্টিল, অ্যালয় স্টিল এবং 304 বা 316 স্টেইনলেস থেকে ASTM, DIN, ASME এবং ISO স্ট্যান্ডার্ডে স্ট্যান্ডার্ড এবং নন-স্ট্যান্ডার্ড বোল্ট তৈরি করে, যার বার্ষিক আউটপুট প্রায় 10,000 টন। দোকানে লম্বা বোল্টের জন্য ঠান্ডা শিরোনাম এবং নন-স্ট্যান্ডার্ড জ্যামিতির জন্য ওয়ান-স্টেপ কোল্ড এক্সট্রুশন চলে, যা বাঁকানো অ্যাঙ্কর বোল্ট এবং লম্বা থ্রেডেড রডগুলির জন্য গুরুত্বপূর্ণ যেখানে থ্রেড তৈরির পরে থ্রেডের গুণমান স্বাভাবিক ব্যর্থতা বিন্দু। উপলব্ধ ফিনিশের মধ্যে রয়েছে প্লেইন, জিঙ্ক প্লেটিং, হট-ডিপ গ্যালভানাইজিং, ব্ল্যাক অক্সাইড, ফসফেট, পিটিএফই এবং ড্যাক্রোমেট।

যদি আপনার ডিজাইন একটি গ্রেডের জন্য কল করে ক্যাটালগ তালিকাভুক্ত না, ব্যবহারিক রুট হয় OEM/ODM কাস্টম ফাস্টেনার উন্নয়ন , যেখানে টুলিং শুরু করার আগে অঙ্কন, গ্রেড, ফিনিস এবং পরিদর্শন পরিকল্পনা সম্মত হয়। F1554 গ্রেড 36 বাঁকানো অ্যাঙ্কর বোল্ট, A307 গ্রেড A হেক্স বোল্ট বা অল-থ্রেড রডের উদ্ধৃতির জন্য, আমাদের দলে অঙ্কন এবং পরিমাণ পাঠান এবং একই বার্তায় গ্রেড চিহ্নিতকরণ এবং শংসাপত্র বিন্যাস নিশ্চিত করুন৷৷
